전기는 어떻게 공급 되어 질까? 송전+ 배전, HVDC/직류전송)



이번장에서는 전기는 어떠한 과정? 을 거처  우리에게 전달되어 사용되어 질까?.

송전 과정 ( 발전소에서 발전하여 철탑등을 지나 전기가 흐르는 과정)과

배전 과정 (철탑을 지나온 전기가 변압기를 통해 우리가정에 공급되는 과정)을 알아보고

최근에 새로이 등장한 직류전송(HVDC) 에 대하여도 어느 구간인지를 알아보고자 한다.









1. 전기 공급 계통도



전기는 어떻게 공급되어 우리에게 까지 다가와 사용되는가  대하여 알아보고자 한다

이를 송전, 에서 부터 배전이라 하는데  이것 역시 하나의 아주 큰 학문입니다.



송전 철탑을 구성하는 단계부터  철탑의 규격, 높이,  송전 선로망의 구성에서부터

배전 계획을 어떻게 구성 할것 인가?  는  우리에게 아주 큰 하나의  과제 이기도 합니다.



최근 보도에 의하면

전기가 흐르며 생기는  손실은 총발전량의 약 4~5 % 가 된다는데 이를 돈으로 환산하면

약 1.5조원 정도가 된다는 어마어마한 금액이  손실되어 날아가고 있는 실정입니다..

단, 이해를 돕기 위해 쉽게 기술해 보려 합니다.

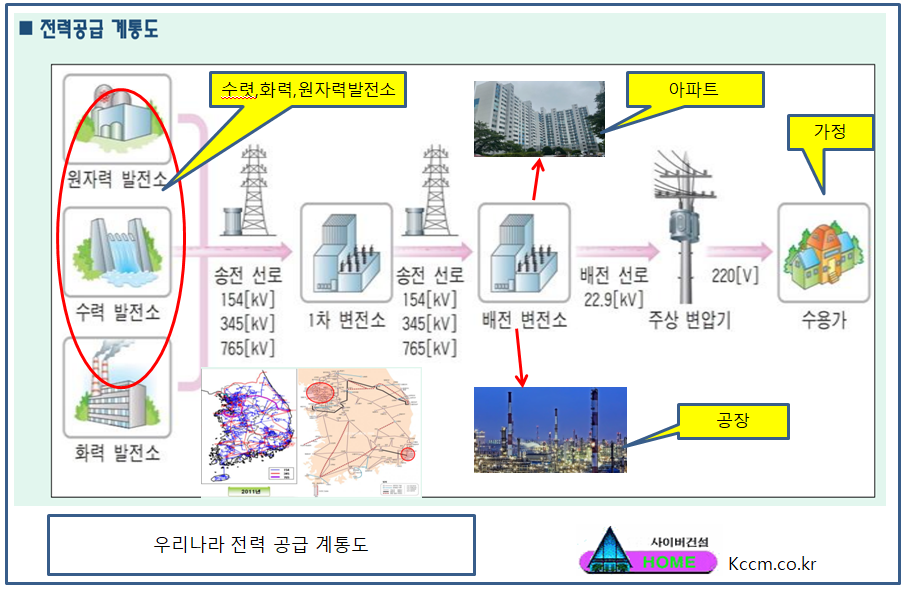

전기 공급 계통도 (송, 배전)



위의 그림과 같이 화력발전소 + 수력발전소 + 원자력 발전소에서 생산된 전기는  우리가 흔히 보는 송전탑을

통해 154KV, 345KV, 765KV  등의 송전탑을 통해 공급되며,

공급된 전기는 변전소에서는 공장 및  아파트 등에 공급되고

최종  소비자의   가정에는 우리 집 주변의 전봇대에 있는  주상 변압기에서 각 가정에 공급된다.



공급되는 전기의 용량은 사무실이나 아파트,  각  가정에  약 5KW 용량을 산정해 공급되고  있다.

5KW 용량 이면 각 가정에서 냉장고, 전등, 전열기구, 등 모든 가정의 전기를 사용할 수 있으며

이 용량을 초과할 때에는 전기공사업체에 승압을 요청해 전선의 굵기를 바꿔 더 이상의 전기가 흘러도

안전하도록용량 변경 공사 (전선과 차단기등 더 큰 용량으로)를 실시해야 한다.



최근에는 전기 자동차가 많이 생산되어 전기 자동차 충전을 위한 별도의 콘센트도 만드는바,

전기자동차의 충전에는 약 7KW 용량에 맞도록 전선의 규격을 사용해 줘야 한다.





2. 직류전기 공급 현황

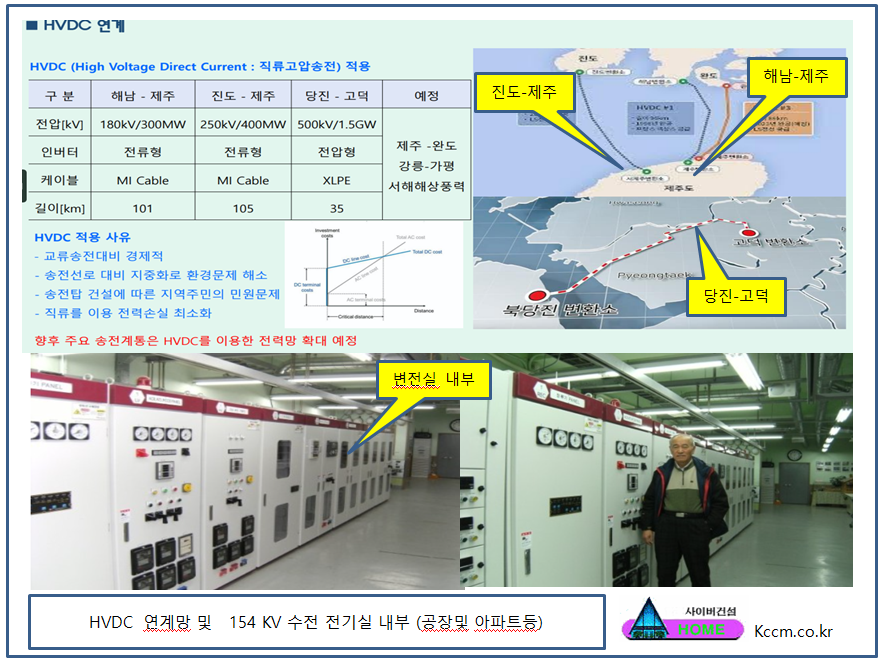

전력 공급 방식 중 HVDC (직류 고압 전송)가 있는데 이는 직류를 직접 공급하는 방식으로



현재  진도에서 제주 약 100KM   ,  해남에서 제주 약 100KM를 해저 케이블로 연결해  직류 DC를

직접 공급하고 있으며 육상에서는 당진 발전소에서 고덕 (삼성전자  평택 캠퍼스가 소재함)에

약 35KM의 거리를  DC(직류전기)로  공급하고 있기도 하다



직류 (DC) 전기를 공급하면  그 장점으로는

1. 송전탑을 세울 필요가 없이 지하로  케이블을 이용해 공급되기 때문에  주변 주민들의 민원은 물론

지하화로 주변 경관도 아주 좋고, 환경적으로  깨끗해  최근  공급하는  송전 방식이기도 하다.

2.  또한 송전탑으로 보내는  교류송전 대비,  송전에 따른 전력손실이 거의 없어 경제적이기도 하다.

그러나 전기의 공급 시 단락(끓어짐)의 문제 등에  고도의 기술이 요구하는 사항이기도 하다.



우리가 이렇게 전기를  받아 사용하다 보면

아파트 및 가정 공장등에 가끔 정전이 발생될 때가 있다

위 그림 중 아래는 전기실 내 부 사진인데 정전이 되면   아파트 등에서는 동별로 공급된 전기

내부장치를 차단해야 한다  아파트등 각가정을 부하 측이라 하는데 부하 측에 전기를 차단하고

최종 154 KV의 전원 개폐기도 차단하여야 한다

이는 아주 위험하고 고도의 기술이 있어야 하는 작업으로  다시 연결할 때는 쿵~~ 하는 아주 큰소리가

나기도 하며 각 단별 부하의 S/W 를 ON  시킬 때에는 단계별로 차례차례 실시해야 하며,

최종 부하단에 (아파트인 경우각단지의 동별 ) S/W 를 ON 할 때는 최종 확인 복창후

S/W 를 ON 하고 확인해야 한다

그만큼 안전과 위험이 있다는 애기이다.

또한, 반드시 절열봉 및 절연 장갑등 안전 용구를 착용하고  차단 및 재 진입을 시도해야 한다.



3. 정전 시 가전 기기 보호조치사항

이는  다시 전기가 들어올 때 아주 큰  전압이 갑자기 훅 들어올 수도 있기 때문에   이걸 충격 전압이라 하는데

각 가정의 전기기구나 가전제품을  해칠 수도 있다.

특히 컴퓨터 등 예민한 가전제품은 정전이 되면  반드시 꺼 놓길 적극 권장합니다.

정전 후 갑자기 들어온 충격전압으로 인해 컴퓨터 등 가전제품이 이상이 생겨 고장이 나면  나만 손해다

한전에 아무리 하소연해도 정전으로 인한 사실을 알려는 주지만 컴퓨터나 가전제품의 수리비는 절대 지원

해주지 않는다.    한전에서 변상 안 해 준다.    그런 사례가 없다 한다..

그러니 정전되면 내가 알아서 가전제품의 전원을 차단하고 다시 전기가 들어오면 하나씩 켜시기 바랍니다.



이번장에는 발전에서   송전탑을 통해 송전되어 우리 집 주변의 전주로부터 전기가 각가정에 공급되어

지는 과정을 간단히  최대한 알기 쉽게 적어 알아봤으며,  특히 , 정전 시에는 각가정의 컴퓨터 등

전자제품을 끄고 전기가 들어오 면 하나 씩 하나씩 전원  S/W 를  ON 해 주는게 좋습니다.





2023년  해동검/최성락 쓰다.
