전기는 어떻게? 통제 되고 콘트롤 되고있나? 통신이론.







이번장에서는 우리나라에 산재된 거미줄 같은 전기망을 어떻게 ? 어떠한 방식을 이용해

통제되고 , 콘트롤 되고있나를 알아보고자 한다. 이를 알려면  통신 이론의 기초와 변조,복조에

대하여 이를 이해 해야 하는바, 이에 대한 내용을 중점적으로 설명해 보려 한다.



1.   송,배전및 전기회로의 통제.

전기은 우리에게 아주 유익한 에너지 원이다.

하나, 이를 잘못다루면 엄청난 재해로 변할수 있는 위험 요인도 항상  가지고 있다.

이러한 전기를 어떻게 다루어야 만이 우리에게 유익 하고 안전 할까 ?



좀 어려운 문제 이다.

살아있는 고압선및  고압의 흐름은 물론,  전체적인  흐름을 파악하기에는 많은 과정이  필요하다.

이를 알기위하여는 통신 (通信)이 필요하다.



 이의 용어 정의는

 소식을 전하는 것으로 우편, 전신, 전화 등의 매체를 사용하여 정보나 의사를 전달하는 것이다.

영어인 커뮤니케이션(영어: communication)으로 나타내는 경우 많다.



그럼,  이러한 통신의  발달은 어디에서 부터 시작 되었을까?

내가 말하는 내용을 상대방에게 전달하고 싶다 . 하여 우리는 초기 종이컵에 실을 연결해

좀 떨어진  곳에서 말을 전달하면 아주 잘들리는 것을 초등학교 실험을 통해 알아봤을것이다.



그 이후 통신의 발달은 전화기를 통해 멀리 떨어져 있는 사람과 통화 하기도 하고

최근에는 거의 모든 사람들이 휴대폰을 가지고 다니며 상호 통신을 한다.

한전 통신망도 전력망 과 똑 같이 최근에는 광통신을 통해  전원을 콘트롤 한다

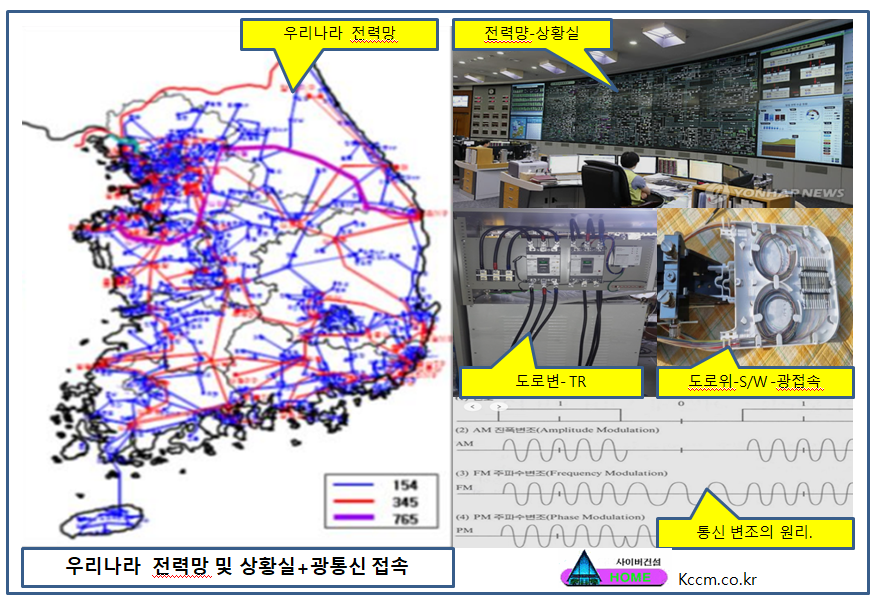

한전의 전력망 및  통신망  연결

위의 그림은 한전의 전력망을 표시한것이다.

좌측 그림중   파란선이 154KV,    빨강선이 345KV,    진하고 굵은선이 745KV  를 나타내고  있다.

상기그림은 " 신,재생 에너지 협회 " 에서 교육 받은 내용이며 2010년대 초에 발행한 자료이며

현재는 754KV 와 고압 직류 송전 (HVDC)  도  해남에서 제주 100km,  를 해저 케이블로 연결 되어 있으며

당진에서 평택 고덕 까지 연결하는약 35km 의 지중화  케이블 로 연결 되기도 하였다.



우측그림에서 보면

맨위의 그림은 상황실을 표기한것 으로서 상황실에서는 우리나라 전기의 생산량 과 시간대별

전기 소비량, 여유 발전량등 거의 모든 전기의 생산에서 부터 소비까지 전기가  흐르는  상황을  파악하고

 정전이 발생하면 우회 회선으로 우회가 가능하도록 하는등 통제되는곳이 상황실이다.



이러한 상황실의 모든 통제는  좌측 그림에서 거미줄 같이 연결된 전력망을 따라 통신망도 같이

연결 되어 있기 때문에 그 통신망에 의해  전기의 모든 상태를 파악할수 있는것 이다.



이러한 통신망은  거의 대부분 광통신망으로  구성 되어 있으며,

우리는 흔히 전봇대의 아래 부분에 까만선이  아래로 뭉처져 있는 경우나

  지중화로 전력선이  매설된 경우에는

위 우측 그림의 중앙 부분 에 있는것 과 같이  시내 도로변에 있는것으로서

그내부에는 우측 중앙 에 있는것 과 같은 광 통신 접속 장치가 있다.



광 통신은 머리카락보다 작은 크기의 가는실과 같은 선이 한 라인에 4가닥에서부터

8가닥 정도가 약 10mm 정도의 케이블내에 비닐과 강선으로 싸여저 있는 케이블 이다

이는 다중 통신 방식에 의해  연결되는 회로로서 광통신은 1과 0 으로 된 복합된 신호를 서로 주고

받아 통제실에 각종 신호를 수시로 주고 받는 장치로서  한글자를 1과 0 여러개로 조합된 1개의 data 를

말하는것으로서  이것을 하나의 " bit / 비트" 라고 한다

한개의  비트가 모여 단어가 조합되고  이들이 모여 한개의 문장이 되며,  이문장의 앞 부분과 뒤부분에는

 "어드레스"  라고 하는  주소값을 가지고  data 신호은 왕래 한다.

우측 하단부분에 변조부분을 나타내는 그림이 있는데   이는 초기 변조, 복조, 되는 과정을 나타낸것으로

AM변조,  FM변조, PM 변조를 나타내고 있다.  변, 복조가 되는 기기를 단말기를 모뎀(Modem)  라 하는데

단말기에서는 신호를 전송할때 변조 (modulation/모듈레이선)) 과정을 거치며, 신호를 받을때에는

복조 (demosulation/디모듈레이션)과정을 거처  변,복조가 되어 신호가 전달 된다.



광 접속장치는  전기의 흐름을 CHECK 하기도 하지만,   흐르는 신호를 감지하여

중앙 통제실에서 접속 된  회로를 ON , OFF, 시키거나 우회  회로를 통하게 할 수도 있다

이러한 통신 방식과 병행하여  전력이 흐르며,

통신 방식에 의해  검출된 신호로 전기와 전력을 통제 하는것이다.



이번장에서는 전기의 통제를 하기 위해여는 어떠한 과정과 절차가 있는가의 원리를 알아보았고

전력선을 따라 광 통신망도 같이 포설 되어 운영되고 있으며,

광통신에 의하여 신호가 전달 됨에 따라 전기가 원거리에서도  ON, OFF, 우회회로 로 전달이 가능한것을 알아 봤다.



감사합니다.



2023년 8월

해동검/최성락 작성하다.
